柔性汽車產線升級--多協議通信客制化平臺
項目描述
在某知名汽車行業生產系統供應商的汽車變速箱產線中，每個機器人通過PLC 接受來自后端服務器的指令來驅動和控制機械手臂的運動，完成不同工作站位的組裝動作。同時，每個工作站位的PLC 連接HMI界面，除做人機溝通的界面外，HMI 同時連接服務器MES系統，對當前工作站進行排產，監控及作業手冊顯示。
面臨挑戰
由于客戶使用的PLC只支持Profinet協議，在系統控制層與執行層的交換機、協議網關、工業平板電腦等硬件設備都必須是支持Profinet協議的產品，客戶原先使用某公司傳統HMI設備連接PLC控制機械手臂進行操作。該HMI產品采用RISC架構，功能較為單一，可擴展性受限，且不支持定制要求，無法實現客戶當前重新設定頁面功能的需求。苦于市面上支持通過Profinet協議連接PLC的HMI設備只此一家，客戶幾乎沒有其他選擇。為實現可靈活開啟關閉聯網功能，客戶需要額外搭配一臺計算機來連接服務器端MES系統，以執行工位排產，監控以及作業指導的功能。整個系統操作復雜，維護成本較高。
系統要求
1. 支持Profinet、EtherNet/IP、SNMP和Modbus/TCP協議，可被NMS和SCADA系統監看設備狀態
2. EMS level 3 保護
3. 人機界面與顯示熒幕硬件整合
4. HMI軟件可客制化
方案設計

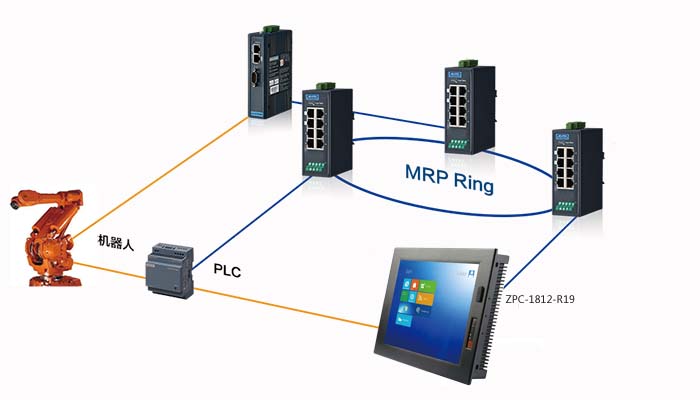

為滿足客戶定制開發軟件的需求，大剛工控推薦ZPC-1812，其中ZPC-1812 是基于X86架構的硬件平臺一體機，通用性強同時具備較好的擴展功能（可以外接各種外設,例如：條碼槍 顯示器 打印機等等），并且可市面上大部分品牌的PLC 直接連接通訊 。另外ZPC-1812采用電阻式觸摸屏設計，機身美觀，緊湊輕薄，適用于客戶現場多種安裝方式。
在大剛推薦的ZPC-1812方案中，通過增加IE瀏覽器功能的客制化HMI軟件，ZPC-1812除了可以與PLC做通訊操作界面顯示外，也讓客戶實現可以通過IE在ZPC-1812上直接查看后臺服務器運行的MES 系統數據以及工位操作SOP。完美解決了將顯示當前工位作業SOP的顯示器與HMI界面進行整合需求，節約了客戶硬件成本同時實現工位空間布局優化。
相關產品

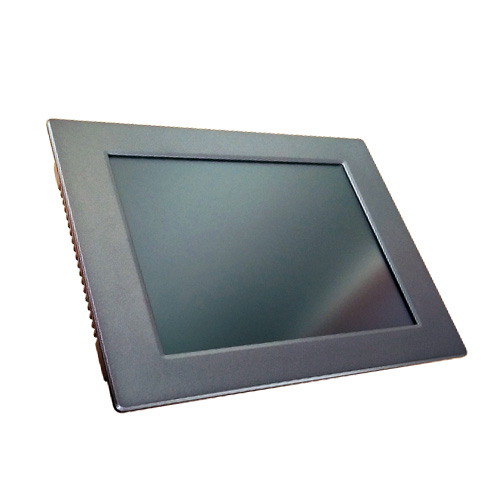

ZPC-1812
12.1寸無風扇工業平板電腦Intel Celeron j1900 四核處理器
· 工業12.1" TFT XGA LED面板，30000小時背光壽命
· 耐用5線電阻式觸摸屏
· 嵌入式Intel Celeron 處理器，板載四核J1900 2.0GHz
· 系統內存最大支持8 GB DDR3L SDRAM
· 強固鋁合金外殼，緊湊無風扇設計
· 前面板防護等級IP65
· 電子眼監控及保護
· 支持全尺寸Mini PCIe擴展
· 支持USB 3.0
· 支持Window Embedded 和linux系統
· 支持VESA 75
更多項目詳情咨詢，請拔打大剛服務熱線：0755-21048184
